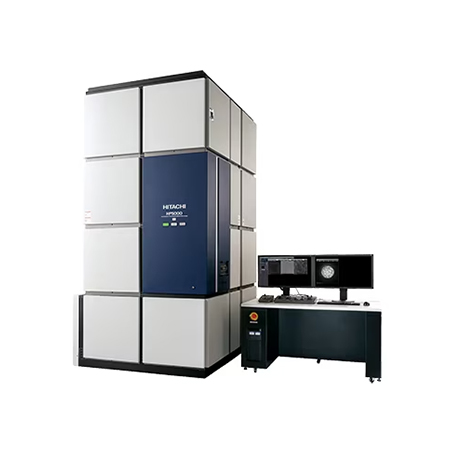

200 kV相差校正TEM/STEM，平衡了空间分辨率和倾斜、分析性能
通过单极片实现0.078 nm的STEM空间分辨率和高样品倾斜度、高立体角EDX。
透射电子显微镜除了延续了日立公司配备的球面像差校正器的功能、自动校正功能，像差校正后的SEM图像和对称Dual SDD技术等特点。还融汇了透射电子显微镜HF系列中所积累的技术。
对于包括高端用户在内的广泛用户，我们提供亚Å级空间分辨率和高分析性能以及更多样化的观察和分析方法。
※附带第二显示器（可选），显示屏为嵌入式合成界面。
特点：
-
标配日立生产的照射系统球差校正器（附自动校正功能）
-
搭载具有高辉度、高稳定性的冷场FE电子枪
-
镜体和电源等的高稳定性使机体的性能大幅度提升
-
观察像差校正SEM/STEM图像的同时观察原子分辨率SE图像
-
采用侧面放入样品的新型样品台结构以及样品杆
-
支持高立体角EDX*的对称配置（对称Dual SDD*）
-
采用全新构造的机体外壳盖
-
配备日立生产的高性能样品杆*
高辉度冷场FE电子枪×高稳定性×日立制球面像差校正器
以长年积累起来的高辉度冷场FE电子源技术为基础，进行优化，进一步实现电子枪的高度稳定性。
此外，还更新了镜体，电源系统和样品台，以支持观察亚Å图像，并提升了机械和电气稳定性，然后与日立公司的球差校正器结合使用。
不仅可以稳定地获得更高亮度更精密的探头，而且自动像差校正功能可以实现快速校正，从而易于发挥设备的固有性能。使像差校正可以更实用。
Si（211）单晶体HAADF-STEM图像（左）和图像强度曲线分布（右下）、FFT功率谱（右上）
支持高立体角EDX*的对称Dual SDD*
支持双重配置100 mm2 SDD检测器，以实现更高的灵敏度和处理能力进行EDX元素分析。
由于第二检测器位于第一检测器的对面位置，因此，几乎不会因为样品倾斜，导致X射线中的信号检测量发生变化。所以，即使是结晶性样品，也不用顾忌信号量，可完全按照样品的方向与位置进行元素分析。
此外，对于电子束敏感样品、低X光辐射量的样品，除了原子列映射，在低倍、广视野的高精细映射等领域也极为有效。
GaAs（110）的原子柱EDX映射
像差校正SEM图像/STEM图像 同时观察
配有标配二次电子检测器，可同时观察像差校正SEM/STEM图像。通过同时观察样品的表面和内部结构，可以掌握样品的三维构造。
在像差校正SEM图像中，除了可以通过校正球差来提高分辨率之外，还可以获取更真实地样品表面图像。
Au/CeO2催化剂的SEM/ADF-/BF-STEM图像（上段）和Au粒子的高分辨率图像（下段）
规格：
主要规格
|
项目
|
内容
|
|
电子源
|
W（310）冷阴极场发射型
|
|
加速电压
|
200 kV、60 kV*1
|
|
图像分辨率
|
STEM
|
0.078 nm（ADF-STEM图像）
|
|
TEM
|
0.102 nm（晶格像）
|
|
倍率
|
STEM
|
×20～×8,000,000
|
|
TEM
|
×100～×1,500,000
|
|
样品微动
|
样品台
|
偏心测角仪（Eucentric Goniometer）5轴样品台
|
|
样品尺寸
|
3 mm Φ
|
|
移动范围
|
X, Y＝±1.0 mm，Z=±0.4 mm
|
|
样品倾斜
|
α＝±25°、β＝±35°（日立2轴倾斜样品杆*1）
|
|
像差校正器
|
配有日立照射系统球面像差校正器（标配）
|
|
图像显示
|
PC
|
Windows® 7 *2
|
|
显示器
|
27英寸宽屏液晶显示器（机体控制显示器、第二显示器*1）
|
|
摄像头
|
标配伸缩式摄像头
屏幕摄像头*1（用于荧光板观察）
|
机体尺寸/重量
|
项目
|
宽度×进深×高度（mm）
|
重量（kg）
|
|
镜体（含电子枪）
|
1,060×1,742×2,970
|
1,940
|
|
机体外壳盖
|
1,678×1,970×3,157
|
429
|
|
操作台
|
1,400×819×740
|
132
|
|
扩展操作台*1
|
580×819×740
|
53
|
|
FE槽
|
1,041×840×1,317
|
482
|
|
V0槽
|
398×630×1,046
|
164
|
|
控制电源
|
1,400×693×816
|
173
|
|
像差校正器电源
|
606×529×1,096
|
81
|
|
排气系统电源
|
913×663×1,790
|
378
|
|
转向系统电源
|
913×663×1,790
|
394
|
|
配重块
|
280×130×130
|
23
|
|
Gatan控制器*1*3
|
576×648×1,173
|
150
|
|
冷却水控制装置
|
470×540×350
|
25
|
|
冷却水循环装置*1*3
|
970×970×1,064
|
95
|
|
干式泵*1
|
252×400×336
|
23
|
|
空压机*1
|
275×560×576
|
25
|
安装条件
|
项目
|
内容
|
|
室温
|
15～23℃（温度变化：0.2℃/h以内）
|
|
湿度
|
40～60% RH
|
|
电源
|
机体
|
单相AC200～240 V ±10%、50/60 Hz、10 kVA
断路器容量 50 A
|
|
冷却水循环装置*1*3
|
三相AC200 V ±5%、50/60 Hz、30 A
|
|
接地
|
D种接地（100 Ω以下）
|
|
冷却水
|
水量
|
5.1～5.3 L/min 1系统、2.0～2.2 L/min 1系统
（水压0.25 MPa）
|
|
水温
|
16～18℃（变动：±0.1℃以内）
|
|
气体
|
SF6
|
99.9%以上、180 k～200 kPa
|
|
干氮
|
99.9%以上、0～100 kPa
|
|
压缩空气
|
600 k～800 kPa
|
购买之前，请设置预定安装处测量振动、磁场和噪声，如果超过容许值，请务必另行咨询。
关于容许值，请另行咨询。
*1：选项。*2：Windows是在美国以及其他国家的注册的美国Microsoft Corp.商标。*3：规格、尺寸均根据厂家、型号和配置的不同而会有所不同。
布局示例
※使用上述配置(包含维护工具），整体设备总重量约为5,000kg。
※请检查地面强度（kg/m2）＞3×设备总重量（kg）/占地面积（m2）。
